青青青视频在线播放_色网址在线_久久黄色一级视频_色爽女_日本午夜在线观看_欧美字幕

玻璃承受高壓甚至超高壓后，密度和結構會有變化。大部分玻璃在承受1.0×10³MPa壓力后，具有完善的塑性；如果承受更高的壓力，例如（1.0～2.0）×10⁴MPa可能使玻璃密度改變。這是由于加高壓后玻璃網絡結構的容積減少，使玻璃的密度增大。

例如石英玻璃在承受2.0×10⁴MPa壓力后密度可從2.22g/cm³增至2.61g/cm³,出除壓力后，此密度的增高可在室溫下持久地保存下來，但加熱至幾百度，密度又逐漸趨向于降低，直至恢復到原來的密度值。

玻璃密度的變化幅度與加壓方法、玻璃組成、壓力大小和加壓時間有關。

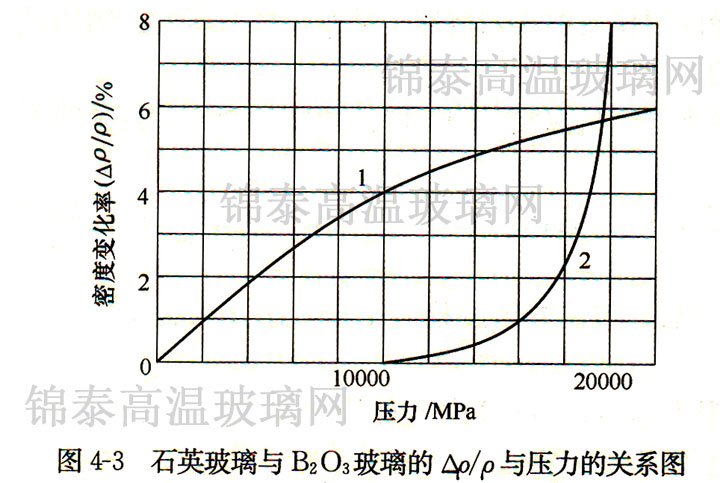

不同加壓方法對玻璃密度的變化也不相同，在不同的加壓方法下石英玻璃的密度變化如圖4-3所示。

從圖4-3可以看出，不同玻璃的加壓大小可得到不同的密度變化曲線。當加壓2×10⁴MPa時，石英玻璃密度增加8%；加壓1.0×104MPa時，B₂O₃玻璃密度增加4%；采用圓板石英玻璃在靜水壓作用下，當壓力為1.0×10⁴MPa時，玻璃密度沒有變化；用粉狀石英玻璃以葉蠟石為壓力媒介做加壓實驗，當壓力為1.0×10⁴MPa時，密度增加4%。

以上文章所有權為天津錦泰特種玻璃科技有限公司，如要轉載，請注明來源于http://m.cqbaoyin.cn。
